সংক্ষিপ্ত বর্ণনা
পিসিবি লেজার কাটিং মেশিনের কার্যকারী নীতিটি হ'ল 355nm অতিবেগুনি সংক্ষিপ্ত-তরঙ্গ দৈর্ঘ্যের লেজার মরীচি দিয়ে পিসিবির পৃষ্ঠটি স্ক্যান করা, যাতে উচ্চ-শক্তি আল্ট্রাভায়োলেট ফোটনগুলি উপকরণ অপসারণের উদ্দেশ্য অর্জনের জন্য নমনীয় উপকরণগুলির পৃষ্ঠের আণবিক বন্ধনগুলিকে সরাসরি ধ্বংস করে দেয়। আল্ট্রাভায়োলেট লেজার প্রসেসিং এর অন্তর্গত“কোল্ড প্রসেসিং”। এই“ঠান্ডা” প্রক্রিয়াজাত পিসিবি পণ্যগুলির সর্বোত্তম গুণমান নিশ্চিত করতে ফটো-এচ করা উপাদানটির স্বল্প প্রান্ত এবং ন্যূনতম কার্বনাইজেশন সহ একটি ছোট তাপ-প্রভাবিত অঞ্চল রয়েছে।
বৈশিষ্ট্য
পিসিবি লেজার কাটার মেশিন একটি গতিযুক্ত উচ্চ গতি, উচ্চ নির্ভুলতা, উচ্চ ফলন এবং উচ্চ নমনীয়তা সহ একটি লেজার কাটার মেশিন। উচ্চ শক্তির অতিবেগুনী লেজার ব্যবহার করে, ডিভাইসটি সঠিকভাবে লেজার রশ্মিকে নিয়ন্ত্রণ করতে পারে, এবং ডাই বা প্রতিরক্ষামূলক প্লেট স্থির না করে সঠিকভাবে নমনীয় সার্কিট বোর্ড এবং জৈব কভারিং ফিল্মকে কাটাতে পারে, কার্যকরভাবে প্রক্রিয়াজাতকরণের গতি উন্নত করতে পারে এবং সঠিক প্রক্রিয়াজাতকরণের ফলাফলগুলি অর্জন করতে পারে।
1. উচ্চ-কার্যকারিতা ইউভি লেস এবং স্ব-বিকাশযুক্ত নিয়ন্ত্রণ সফ্টওয়্যার সহ।
২. উচ্চ-নির্ভুলতা এবং উচ্চ-কাটিং যথার্থ গতিরোধক স্ক্যানার সহ।
3. নির্ভরযোগ্য এবং উচ্চ-নির্ভুলতা রৈখিক গতি প্ল্যাটফর্ম সিস্টেমের সাথে।
4. উচ্চ নির্ভুলতা সিসিডি অবস্থান সিস্টেমের সাথে।
5. উচ্চ দক্ষ এবং নমনীয় সফ্টওয়্যার অপারেশন সিস্টেমের সাথে
সুবিধা
কনজিউমার ইলেক্ট্রনিক্স, অটোমোবাইল ইলেক্ট্রনিক্স, ধুলা ছাড়াই প্রান্ত কাটা, বুড়, বিকৃতি, ক্রম উপাদানগুলি মূলধারার প্রয়োজনীয়তাগুলিতে প্রভাব ফেলবে না, traditionalতিহ্যবাহী প্রসেসিং মোড মিলিং কাটার, হাঁটা ছুরি, খোঁচা, করাত এবং অন্যান্য মোডগুলি বিভিন্ন ডিগ্রিতে পিসিবি সার্কিট বোর্ডকে প্রভাবিত করবে। যাইহোক, পিসিবি লেজার কাটিয়া মেশিনের নন-যোগাযোগ মেশিন মোড, যন্ত্রটি স্ট্রেস এবং ধূলিকণা উত্পাদন করবে না, এবং যন্ত্রের ব্যবধানটি খুব কম। এই সুবিধাগুলি এই যন্ত্রটি মোডকে আলাদা করে তোলে এবং বিভিন্ন নির্মাতাদের দ্বারা আরও বেশি পছন্দ হয়।
1. লেজার প্রক্রিয়াজাতকরণ পদ্ধতিটি অ-যোগাযোগের প্রক্রিয়াজাতকরণ, এবং উপাদানটির তাপ প্রভাবিত অঞ্চল প্রক্রিয়াজাতকরণের সময় ছোট হয়;
2. উচ্চ পারফরম্যান্স ইউভি লেজার, ছোট ফোকাস স্পট, অভিন্ন শক্তি বিতরণ, ছোট তাপ প্রভাব, ছোট চেরা প্রস্থ এবং উচ্চ কাটিয়া মানের;
৩. যথার্থ 2D টেবিল এবং পূর্ণ-বদ্ধ সিএনসি সিস্টেম মাইক্রন ক্রম যথাযথতা বজায় রাখার সময় দ্রুত কাটা নিশ্চিত করে;
৪. পজিশন সেন্সর এবং সিসিডি ইমেজ পজিশনিং প্রযুক্তি, স্বয়ংক্রিয় পজিশনিং, ফোকাস করা, পজিশনিং দ্রুত এবং নির্ভুল করে তোলা, সময় সাশ্রয় করা এবং উদ্বেগ, উচ্চ দক্ষতা।
5. মেশিনটি উত্পাদন লাইনে একীভূত হতে পারে এবং ম্যানুয়াল অপারেশন ছাড়াই কাটার জন্য বিভিন্ন লোডিং এবং আনলোড লোড ডিভাইসের সাথে সংযুক্ত করা যেতে পারে।
স্পেসিফিকেশন
| মডেল | এসডাব্লু-এফএলসি-পিসিবি |
শক্তি | 15W |
| লেজার তরঙ্গদৈর্ঘ্য | 355nm ± 15nm |
| কাজের আওতা | 200x300 মিমি |
| যথাযথ অবস্থান নির্ধারণ | ±2 µm |
| পুনরাবৃত্তি অবস্থান যথার্থতা | ±2µm |
| ফোকাসড লেজার বিমের সর্বোচ্চ ব্যাস diameter | 20 µm |
| লেজার নাড়ির ফ্রিকোয়েন্সি | 40 kHz থেকে 300 kHz |
| সমর্থন ফাইল বিন্যাস | জারবার / .ডিএক্সএফ / .প্লিট / .জেপিজি, ইত্যাদি |
| হারের ক্ষমতা | ≤2KW |
| বিদ্যুৎ সরবরাহ | AC220V ± 10% / 50Hz |
| শীতলকরণ ব্যবস্থা | জল শীতল |
Aপ্রতিলিপি
সমস্ত ধরণের পিসিবি সাবস্ট্রেট কাটার জন্য উপযুক্ত, যেমন সিরামিক সাবস্ট্রেট, নরম এবং শক্ত বন্ডিং প্লেট, এফআর 4 、 পিসিবি 、 এফপিসি 、 ফিঙ্গারপ্রিন্ট শনাক্তকরণ মডিউল, ফিল্ম, যৌগিক উপাদান, তামা স্তর, অ্যালুমিনিয়াম স্তর ইত্যাদি প্রচ্ছন্নতা প্রক্রিয়াকরণে ব্যবহৃত হয় বৈদ্যুতিন শিল্পের।

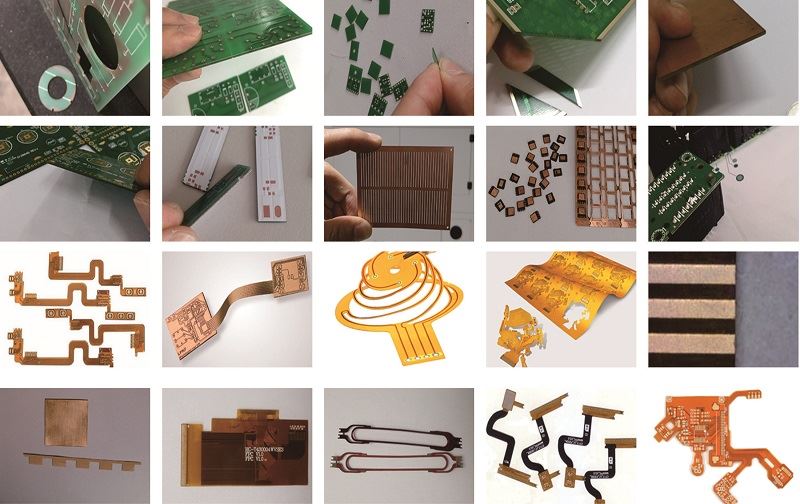

নমুনা
